Vòng bi và Vòng bi rãnh sâu: Sự khác biệt chính

A ổ bi rãnh sâu là một loại ổ bi cụ thể và rất phổ biến - không phải là một thể loại riêng biệt. "Vòng bi" là tên họ rộng, trong khi vòng bi rãnh sâu (DGBB) đại diện cho loại phụ được sử dụng rộng rãi nhất trong họ đó, chiếm khoảng 80% tổng doanh số bán vòng bi trên toàn cầu . Hiểu được sự khác biệt quan trọng khi chọn ổ trục phù hợp với loại tải, tốc độ và các ràng buộc lắp đặt.

Dòng ổ bi: Nó bao gồm những gì

Vòng bi sử dụng các bộ phận lăn hình cầu để giảm ma sát quay và hỗ trợ tải trọng giữa các bộ phận chuyển động. Trong họ này, có một số loại phụ riêng biệt, mỗi loại được thiết kế cho các cấu hình tải và điều kiện vận hành cụ thể:

• Vòng bi cầu rãnh sâu (DGBB): Mục đích chung, xử lý tải trọng hướng tâm và hướng trục vừa phải
• Vòng bi tiếp xúc góc: Tối ưu hóa cho tải trọng hướng trục và hướng tâm kết hợp ở góc tiếp xúc cao hơn (15°–40°)
• Vòng bi tự cân bằng: Chịu được độ lệch trục lên tới 2°–3°
• Vòng bi chịu lực: Xử lý hoàn toàn tải trọng dọc trục, không phù hợp với lực hướng tâm
• Vòng bi tiếp xúc bốn điểm: Hỗ trợ tải trọng trục theo cả hai hướng trong một hàng

Khi các kỹ sư hoặc nhóm mua sắm đề cập đến "vòng bi" mà không có thông số kỹ thuật, họ hầu như luôn có nghĩa là vòng bi rãnh sâu theo mặc định - một minh chứng cho thấy DGBB chiếm ưu thế như thế nào trong sử dụng thực tế.

Điều gì làm nên sự khác biệt của vòng bi rãnh sâu

Đặc điểm nổi bật của ổ bi rãnh sâu là hình dạng đường lăn của nó. Các rãnh ở cả vòng trong và vòng ngoài đều sâu hơn — có bán kính gần với đường kính bi hơn — so với các loại ổ bi khác. Thiết kế này tạo ra một số lợi thế về cấu trúc:

• Rãnh sâu cho phép ổ trục chịu được cả hai tải trọng hướng tâm và tải trọng trục (lực đẩy) theo cả hai hướng
• Diện tích tiếp xúc nhiều hơn trên mỗi quả bóng giúp tăng khả năng chịu tải so với thiết kế rãnh nông
• Hình dạng hỗ trợ hoạt động tốc độ cao - DGBB tiêu chuẩn được xếp hạng cho tốc độ lên tới 20.000–50.000 vòng/phút tùy thuộc vào kích thước và bôi trơn
• Thiết kế đối xứng cho phép lắp theo một trong hai hướng mà không làm giảm hiệu suất

Một DGBB tiêu chuẩn chẳng hạn như có mặt khắp nơi 6205-2RS (đường kính 25 mm) có định mức tải động khoảng 14,0 kN và định mức tải trọng tĩnh là 6,95 kN — khiến nó phù hợp với động cơ điện, máy bơm, quạt và hệ thống băng tải mà không cần cân nhắc lắp đặt đặc biệt.

Đối đầu: Rãnh sâu và các loại ổ bi khác

Khả năng chịu tải: Vòng bi rãnh sâu ở đâu vượt trội và ở đâu không

Vòng bi rãnh sâu không thể so sánh được trong các tình huống tải kết hợp ở tốc độ cao, nhưng đặc điểm khả năng chịu tải của chúng có giới hạn rõ ràng:

Cường độ tải xuyên tâm

DGBB xử lý tải trọng xuyên tâm một cách hiệu quả vì mương sâu phân phối tải trọng trên nhiều quả bóng cùng một lúc. Vòng bi 6206 (đường kính 30 mm) mang mức tải trọng hướng tâm động là 19,5 kN - đủ cho hầu hết các động cơ công nghiệp nhẹ đến trung bình.

Khả năng chịu tải dọc trục

Không giống như vòng bi chặn, DGBB có thể xử lý tải trọng dọc trục theo cả hai hướng cùng một lúc - lên đến xấp xỉ 50% định mức tải xuyên tâm của chúng trong điều kiện bình thường. Tính linh hoạt này giúp loại bỏ sự cần thiết của vòng bi lực đẩy riêng biệt trong nhiều thiết kế. Tuy nhiên, khi tải trọng dọc trục vượt quá ngưỡng này hoặc là tải trọng chính thì ổ trục tiếp xúc góc hoặc ổ trục chặn sẽ phù hợp hơn.

Độ nhạy sai lệch

Đây là một hạn chế đã biết của DGBB. Họ chịu đựng độ lệch trục chỉ 0,08°–0,16° trước khi tải cạnh làm giảm đáng kể tuổi thọ ổ trục. Đối với các ứng dụng vốn có độ lệch trục — chẳng hạn như trục băng tải dài hoặc bộ truyền động nông nghiệp — vòng bi tự lựa hoặc vòng bi tang trống là lựa chọn tốt hơn.

Xếp hạng tốc độ: Tại sao vòng bi rãnh sâu dẫn đầu gói

Trong số tất cả các loại vòng bi lăn, vòng bi rãnh sâu đạt được tốc độ cao nhất cho phép. Điều này là do hình dạng ma sát thấp và khả năng sinh nhiệt bên trong tối thiểu. Để tham khảo:

• DGBB 6000-series (đường kính 10 mm) có thể hoạt động ở tốc độ lên tới 47.000 vòng/phút có bôi trơn bằng mỡ
• Vòng bi trụ tương đương có cùng kích thước thường được giới hạn ở 30.000–35.000 vòng/phút
• Vòng bi côn có kích thước tương đương có thể bị giới hạn ở 10.000–15.000 vòng/phút

Lợi thế về tốc độ này làm cho DGBB trở thành lựa chọn mặc định cho động cơ điện, máy khoan nha khoa, máy bơm ly tâm, bộ tăng áp và trục máy tốc độ cao.

Tùy chọn niêm phong và che chắn trong vòng bi rãnh sâu

Một trong những ưu điểm thực tế của DGBB so với nhiều loại ổ bi khác là sự sẵn có rộng rãi của các biến thể kín và được che chắn, cho phép vận hành không cần bảo trì trong môi trường bị ô nhiễm:

• Mở (không có hậu tố): Không bịt kín - cần bôi trơn bên ngoài; được sử dụng khi việc tái bôi trơn là thường xuyên

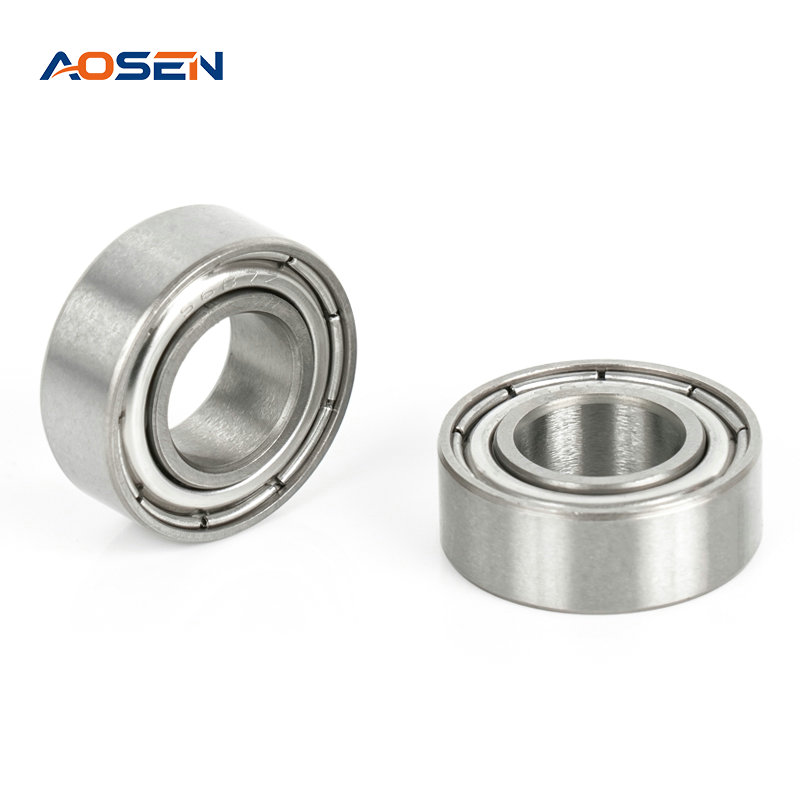

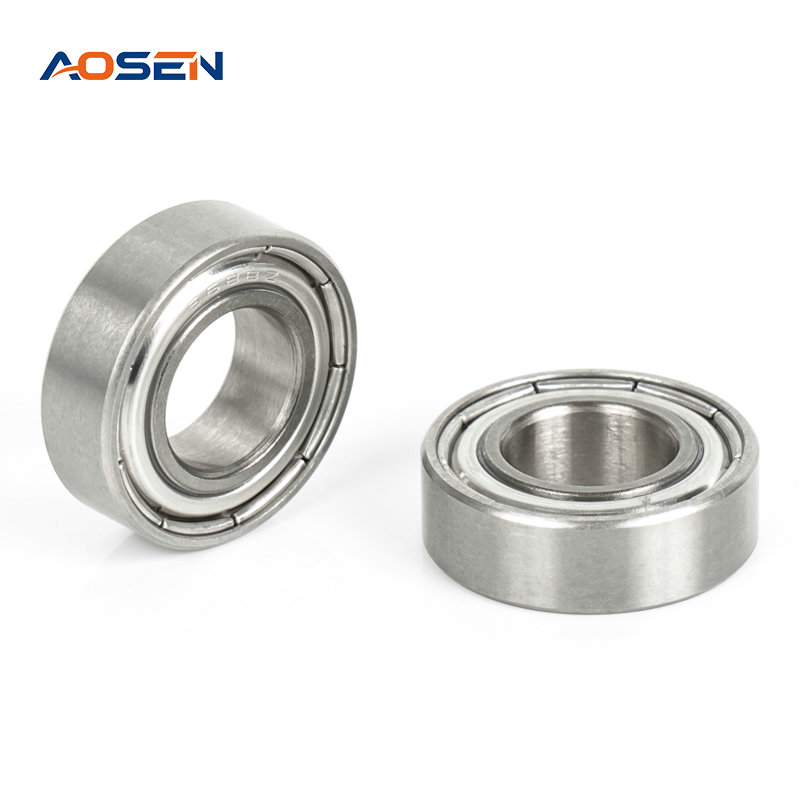

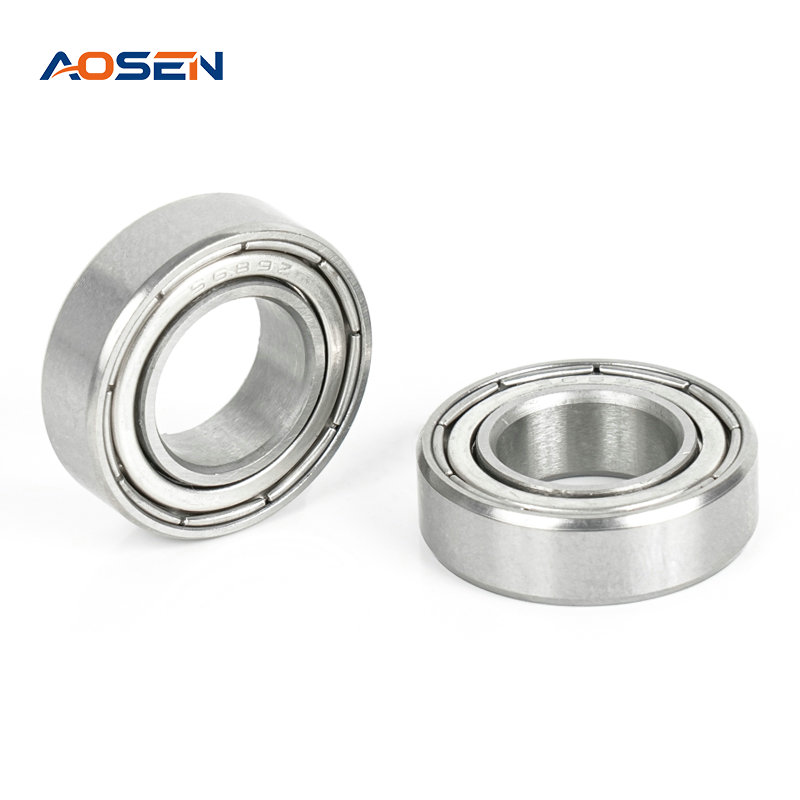

• Z hoặc ZZ (lá chắn kim loại): Bảo vệ chống lại các chất gây ô nhiễm rắn; không bịt kín hoàn toàn chống lại độ ẩm; ma sát thấp hơn con dấu

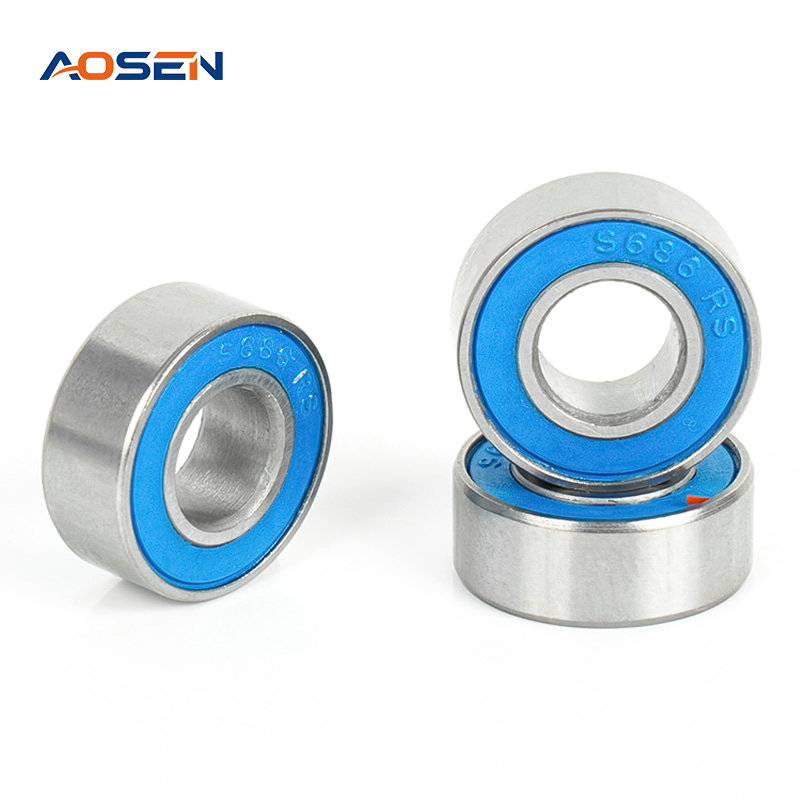

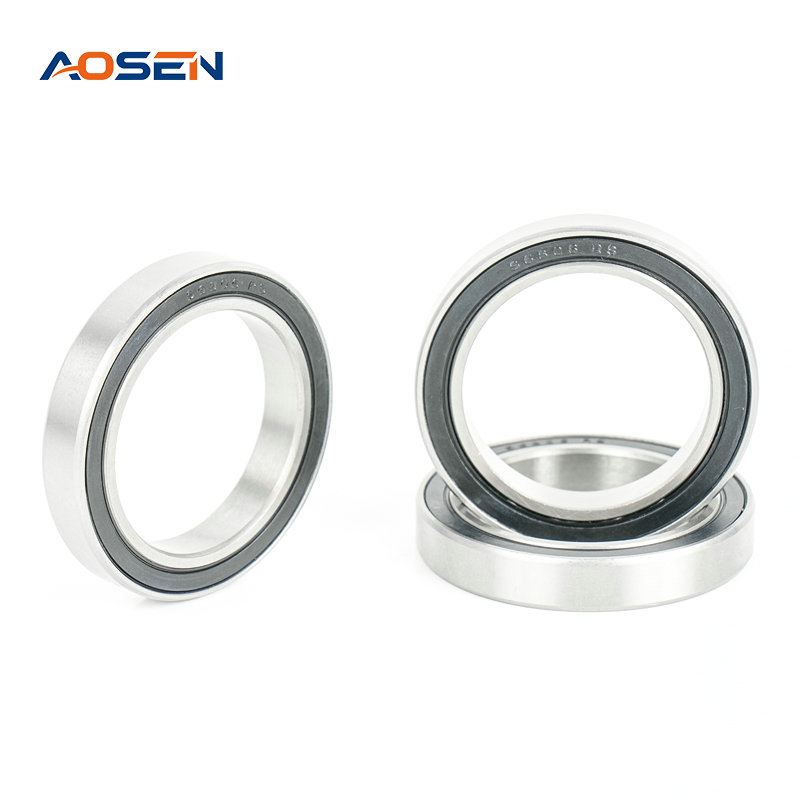

• RS hoặc 2RS (con dấu cao su): Con dấu tiếp xúc đầy đủ ở một hoặc cả hai bên; bảo vệ chống lại cả bụi và độ ẩm; được đóng gói sẵn bằng dầu mỡ cho bôi trơn tuổi thọ ổ trục
• RZ hoặc LLB (phớt ma sát thấp): Vòng đệm cao su không tiếp xúc hoặc tiếp xúc thấp - kết hợp bảo vệ khỏi ô nhiễm với giảm lực cản ở tốc độ cao hơn

Vòng bi tiếp xúc góc và vòng bi chặn cung cấp ít lựa chọn bịt kín hơn, đòi hỏi thiết kế vỏ bọc cẩn thận hơn để quản lý ô nhiễm - một lý do thực tế khác khiến DGBB chiếm ưu thế trong sử dụng công nghiệp nói chung.

Khi nào nên chọn loại ổ bi khác thay vì loại có rãnh sâu

Mặc dù có tính linh hoạt nhưng vòng bi rãnh sâu không phải lúc nào cũng là lựa chọn tối ưu. Các tình huống sau đây yêu cầu các loại ổ bi thay thế:

Tải trọng trục cao theo một hướng

Trục máy công cụ, vít bi và bộ truyền động bánh răng xoắn ốc tạo ra lực dọc trục mạnh theo một hướng xác định. Vòng bi tiếp xúc góc ở góc tiếp xúc 40° mang tải trọng dọc trục lên tới 70% định mức động của chúng - vượt xa những gì DGBB có thể xử lý mà không bị hỏng hóc sớm.

Trục lệch đáng kể

Đối với các ứng dụng có độ lệch trục vượt quá 0,5° - phổ biến ở trục dài, máy chế biến gỗ hoặc thiết bị khai thác mỏ - vòng bi tự điều chỉnh chịu được nhiệt độ lên tới 3° không bị lệch mà không chịu tải cạnh, kéo dài đáng kể tuổi thọ sử dụng.

Ứng dụng tải trọng trục thuần túy

Trục bơm đứng, cơ cấu nâng và bàn quay tác dụng tải gần như hoàn toàn dọc theo trục trục. Vòng bi chặn được thiết kế đặc biệt cho mục đích này, với khả năng chịu tải lên đến Cao hơn 3–5× so với DGBB có cùng kích thước lỗ khoan dưới tải trọng trục thuần túy.

Tiêu chuẩn hóa chiều và khả năng thay thế lẫn nhau

Vòng bi cầu rãnh sâu tuân theo tiêu chuẩn ISO 15 và ABMA, giúp chúng có thể hoán đổi cho nhau trên toàn cầu giữa các nhà sản xuất. A Vòng bi 6204-2RS của SKF, NSK, FAG hoặc nhà cung cấp chung có chung kích thước : Lỗ khoan 20mm, OD 47mm, chiều rộng 14mm. Tiêu chuẩn hóa này là một lợi thế thực tế đáng kể - các bộ phận thay thế có sẵn trên toàn thế giới và ở mọi mức giá.

Một số loại vòng bi đặc biệt - đặc biệt là các cấu hình tiếp xúc góc nhất định và vòng bi tiếp xúc bốn điểm - có tiêu chuẩn hóa ít phổ biến hơn, yêu cầu thay thế theo nhà sản xuất cụ thể và có thể có thời gian thực hiện lâu hơn.

Hướng dẫn lựa chọn thực tế: Loại ổ bi theo ứng dụng

Chi phí và tính sẵn có: Một sự cân nhắc thực tế

Vòng bi cầu rãnh sâu là loại Vòng bi lăn có chi phí thấp nhất trên một đơn vị công suất tải , được hưởng lợi từ khối lượng sản xuất khổng lồ trên toàn cầu. Vòng bi 6205-2RS tiêu chuẩn của thương hiệu uy tín có giá xấp xỉ $2–$8 USD với số lượng đơn lẻ, giảm xuống dưới 1 USD với số lượng lớn. Vòng bi tiếp xúc góc có kích thước tương đương thường có giá 3–5× nữa và các loại đặc biệt như vòng bi tiếp xúc bốn điểm có thể từ 10× trở lên.

Đối với hoạt động sản xuất số lượng lớn hoặc thiết bị cần thay vòng bi thường xuyên, chênh lệch chi phí này là một yếu tố có ý nghĩa trong tổng chi phí sở hữu — và thường là lý do quyết định khiến các kỹ sư mặc định sử dụng DGBB khi điều kiện tải cho phép.
