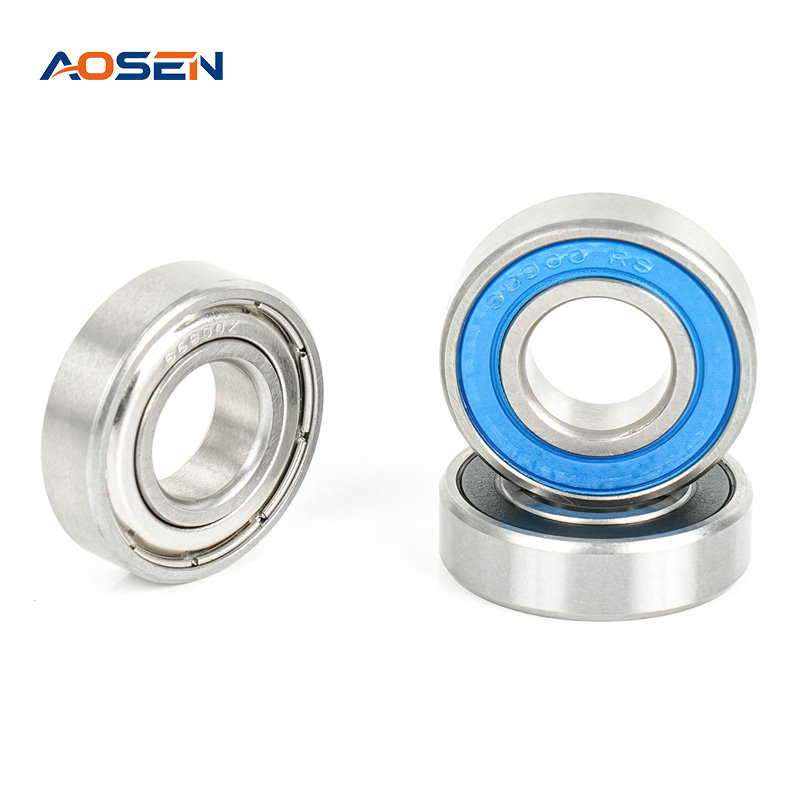

Vòng bi rãnh sâu dòng 6900

Vòng bi rãnh sâu là loại vòng bi tiêu biểu và được sử dụng rộng rãi nhất trong lĩnh vực công nghiệp. Chúng có cấu trúc đơn giản, hoạt động ổn định và dễ bảo trì. Dòng vòng bi này chủ yếu được sử dụng để chịu tải trọng hướng tâm, nhưng cũng có thể chịu được tải trọng trục nhất định theo cả hai hướng, khiến chúng trở thành bộ phận truyền động lõi không thể thiếu trong các thiết bị cơ khí khác nhau.

Ưu điểm cốt lõi

Ma sát thấp, tốc độ cao: Mương rãnh sâu được mài chính xác hoàn toàn phù hợp với các quả bóng thép có độ chính xác cao, dẫn đến lực cản ma sát cực thấp. Điều này không chỉ cho phép chúng chịu được tốc độ giới hạn cực cao mà còn giảm tiêu thụ năng lượng trong thiết bị một cách hiệu quả.

Hoạt động êm ái và yên tĩnh: Độ chính xác gia công nghiêm ngặt (ví dụ: cấp P6/P5) và kiểm soát độ nhám bề mặt dẫn đến độ rung và tiếng ồn thấp khi vận hành tốc độ cao, khiến chúng trở nên lý tưởng cho các ứng dụng có yêu cầu giảm tiếng ồn nghiêm ngặt.

Không cần bảo trì/Bảo trì thấp: Cấu trúc chắc chắn và bền bỉ, kết hợp với lớp che bụi (ZZ) hoặc gioăng cao su (2RS) và dầu mỡ chất lượng cao, ngăn chặn hiệu quả các tạp chất xâm nhập và dầu mỡ rò rỉ ra ngoài, giúp hoạt động lâu dài mà không cần bảo trì.

Cách lắp đặt vòng bi mặt bích: Hướng dẫn từng bước
20 May, 2026
Để cài đặt vòng bi mặt bích một cách chính xác, bạn phải làm sạch vỏ và trục, xác minh dung sai...
ĐỌC THÊM
Cách lắp vòng bi tai nghe xe đạp: Hướng dẫn đầy đủ
13 May, 2026
Việc lắp đặt vòng bi tai nghe xe đạp một cách chính xác rất đơn giản khi bạn hiểu quy trình: làm sạch các cố...
ĐỌC THÊM
Rãnh sâu và vòng bi thông thường: Sự khác biệt chính
06 May, 2026
Vòng bi cầu rãnh sâu không phải là một loại phụ đặc biệt - chúng là loại vòng bi "bình thường" phổ...
ĐỌC THÊM
Các loại vòng bi khác nhau: Hướng dẫn về vòng bi và cách chọn
29 Apr, 2026
Sơ lược về các loại vòng bi khác nhau: Bạn cần loại vòng bi nào? Vòng bi là dòng vòng bi được sử dụng rộng r...
ĐỌC THÊM
Vòng bi được sản xuất như thế nào? Hướng dẫn rãnh sâu
22 Apr, 2026
Vòng bi được chế tạo thông qua quy trình sản xuất nhiều giai đoạn chính xác, bắt đầu bằng thanh thép hoặc ống thép...
ĐỌC THÊM
Vòng bi rãnh sâu là gì? Các loại & ứng dụng
15 Apr, 2026
Vòng bi rãnh sâu là gì? Câu trả lời trực tiếp A ổ bi rãnh sâu là loại ổ lăn được sử dụng...
ĐỌC THÊM
Làm thế nào để xác định chính xác các mẫu vòng bi rãnh sâu bằng thép không gỉ bằng thước cặp Vernier?
14 Apr, 2026
Trong quá trình bảo trì và sửa chữa cơ khí định kỳ các thiết bị công nghiệp, việc xác định và thay thế chính xác vòng...
ĐỌC THÊM
Công ty TNHH Vòng bi Aosen Ninh Ba sẽ tham gia Triển lãm tại Triển lãm Robot và Tự động hóa Công nghiệp Quốc tế Thượng Hải năm 2026
13 Apr, 2026
Công ty TNHH Vòng bi Aosen Ninh Ba vui mừng thông báo về việc tham gia Triển lãm Robot và Tự động hóa Công nghiệp Quố...
ĐỌC THÊM
Công ty TNHH Vòng bi Aosen Ninh Ba kết thúc thành công việc tham gia Triển lãm thiết bị sản xuất chuyên dụng và vòng bi quốc tế Quảng Châu năm 2026
10 Apr, 2026
Công ty TNHH Vòng bi Aosen Ninh Ba đã đạt được thành công vang dội và mang lại kết quả tốt đẹp tại Triển lãm Thiết bị...
ĐỌC THÊM

Mang Không	Kích thước đường kính ngoài					Xếp hạng tải cơ bản KN		Thánh lễ (KG)
	lỗ khoan dmm	O.D Đmm	Chiều rộng B		vát mép r _{mỉm cười} mm	Cr N động	tĩnh Cr N
	lỗ khoan dmm	O.D Đmm	Kiểu mở mm	Kiểu đóng mm	vát mép r _{mỉm cười} mm	Cr N động	tĩnh Cr N
693	3	8	3	4	0.15	430	170	0.0008
694	4	11	4	4	0.15	960	350	0.0017
695	5	13	4	4	0.2	1070	420	0.0023
696	6	15	5	5	0.2	1470	600	0.0036
697	7	17	5	5	0.3	1600	710	0.0050
698	8	19	6	6	0.3	2230	910	0.0076
699	9	20	6	6	0.3	2480	1090	0.0085
6900	10	22	6	6	0.3	2690	1270	0.0100
6901	12	24	6	6	0.3	2890	1460	0.0120
6902	15	28	7	7	0.3	4320	2250	0.018
6903	17	30	7	7	0.3	4590	2550	0.019
6904	20	37	9	9	0.3	6370	3680	0.038
6905	25	42	9	9	0.3	6660	4180	0.044
6905	30	47	9	9	0.3	7240	5010	0.05
6907	35	55	10	10	0.6	10390	7160	0.075
6908	40	62	12	12	0.6	10320	9200	0.118
6909	45	68	12	12	0.6	13490	10130	0.128
6910	50	72	12	12	0.6	13900	10990	0.1330
6911	55	80	13	13	1	14820	12690	0.1770
6912	60	85	13	13	1	15080	13480	0.1910

lỗ khoan diancer	V.			V.1			V.2			V.3			V.4
ừm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

lỗ khoan diancer	Chuỗi đường kính(0)				Chuỗi đường kính(2)					Chuỗi đường kính(3)
ừm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Tiêu chuẩn	Lớp dung sai
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	LỚP6	LỚP5	LỚP4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Thép Không	Thành phần hóa học%
Thép Không	C	Sĩ	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	.00,027	.00,02	1,30-1,65
